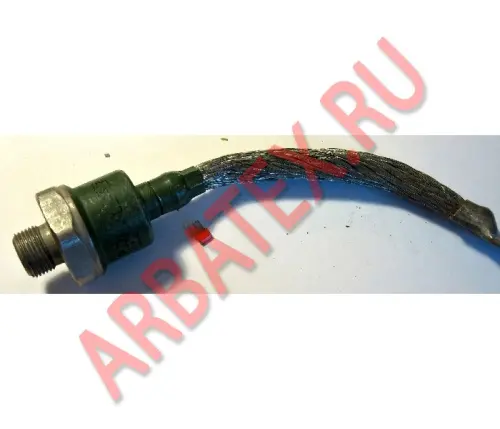

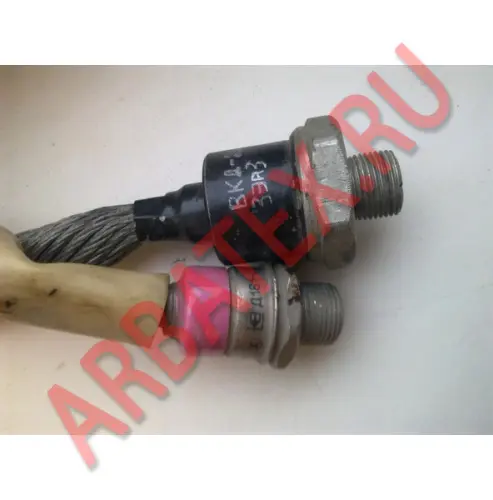

Диод ВКД200 силовой кремниевый диффузионный.
Это первые советские вентили, производимые по диффузионной технологии. Начало производства - 1966 год (Таллинский электротехнический завод).
Производитель - саранский "Электровыпрямитель", поначалу их выпускал и "Запорожский электроаппаратный завод".
Вентили одного класса и одной группы допускают последовательное и параллельное соединение.
Для параллельного соединения следует применять вентили с минимальным разбросом по прямому падению напряжения. Суммарную величину выпрямленного тока необходимо снижать на 10% при разбросе 0,02 В и на 20% при разбросе 0,04 В.
В настоящее время при необходимости замены, завод рекомендует применять Д161-200Х-2.
Параметры и характеристики
Номинальный ток 200 Ампер (среднее значение)
Номинальное напряжение 200 В
Среднее значение напряжения в открытом состоянии 0,55 Вольт.
Вентили ВКД могут работать при воздушном естественном и принудительном охлаждении, при этом для вентиля ВКД-200 среднее значение выпрямленного тока будет иметь следующие величины:
- при естественном охлаждении - 50 А
- при воздушном принудительном охлаждении 5 м/сек - 150 А
- при воздушном принудительном охлаждении 15 м/сек - 200 А
• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• fд, кГц - Рабочая частота диода
• Ioбp макс, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Uпр и макс, В - Импульсное прямое напряжение
• Iпр ср макс, А - Максимально допустимый средний прямой ток
• Uобр и п макс, В - Максимально допустимое импульсное повторяющееся обратное напряжение
• Iпр уд макс, А - Максимально допустимый ударный ток
• Tпер макс,°C - Максимальная температура перехода
• Iобр и п макс, мА - Повторяющийся импульсный обратный ток
