2Д922В диод

Описание

Диоды кремниевые, планарные, с барьером Шоттки.
Предназначены для применения в быстродействующих импульсных устройствах, а также в устройствах преобразования переменного напряжения в диапазоне частот 50 Гц...1000 МГц.

Параметры и характеристики

Для схем, требующих малого разброса параметров диодов, диоды 2Д922А, 2Д922Б, КД922А, КД922Б могут поставляться в комплекте из двух (обозначение при заказе 2Д922АР, 2Д922БР, КД922АР, КД922БР) или четырех (обозначение при заказе 2Д922АГ, 2Д922БГ, КД922АГ, КД922БГ) диодов, подобранных по прямому напряжению и общей емкости.

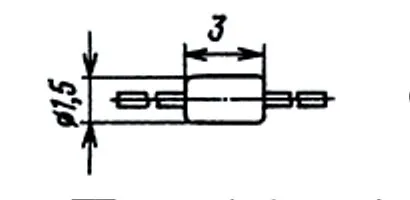

Выпускаются в стеклянном корпусе с гибкими выводами.
Маркируются одной цветной точкой у положительного вывода:
   2Д922А — белой;
   2Д922Б — зеленой;
   2Д922В — желтой;
   КД922А — красной;
   КД922Б — синей;
   КД922В — оранжевой.
Подобранные в пары и четверки диоды (2Д922АР, 2Д922БР, 2Д922АГ, КД922БГ, КД922АР, КД922БР, КД922АГ, КД922БГ) имеют дополнительную упаковку внутри групповой тары.
Масса диода не более 0,035 г.
Технические условия: аА0.339.254 ТУ, ПО.070.052 ТУ.

• Unp - Постоянное прямое напряжение
• Uoбp max - Максимальное постоянное обратное напряжение
• Uoбp и max - Максимальное импульсное обратное напряжение
• Inp max - Максимальный прямой ток
• Inp и max - Максимальный импульсный прямой ток
• Ioбp - Постоянный обратный ток
• fmax - Максимальная рабочая частота диода
• Cд - Общая ёмкость
• fд - Рабочая частота диода
• Тд - Рабочая температура
