КД524А диод

КД524А диод

Характеристики

0.4
1
100000000
не более 2
24
600
0.04
-60...+125
200
0.7
Импульсный
4830PWRH9

Описание

Описание диода КД524А


Диод КД524А применяется в различных областях приборостроения, радиоэлектронной промышленности, cлужит для коммутации высокочастотных сигналов.

Характеристики диода КД524А


КД524А
Диоды кремниевые, эпитаксиальные, с накоплением заряда, импульсные.
Предназначены для формирования импульсов субнано-секундного диапазона.
Выпускаются в металлокерамнческом корпусе с жесткими выводами.

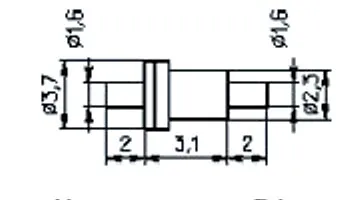

Положительный (анодный) вывод расположен со стороны крышки диаметром 3,7 мм.
Для обозначения типа используется условная маркировка — цветная точка на керамической втулке:
   2Д524А — черная;
   2Д524Б — зеленая;
   2Д524В — желтая.
Масса диода не более 0,21 г.

Основные технические характеристики диода КД524А:
• uoбp max - Максимальное постоянное обратное напряжение: 24 В;
• inp max - Максимальный прямой ток: 40 мА;
• inp и max - Максимальный импульсный прямой ток: 400 мА;
• Сд - Общая емкость: 3 пФ;
• unp - Постоянное прямое напряжение: не более 1 В при inp 40 мА

Условное обозначение диодов:


Обозначения состоят из четырех элементов:
Первый элемент- буква или цифра - обозначает материал:
1 или Г - германий или его соединения,
2 или К - кремний или его соединения,
3 или А - арсенид галлия или другие соединения галлия.
Второй элемент - буква - указывающая подкласс прибора:
Д - диоды, Ц - выпрямительные столбы и блоки,
А - сверхвысокочастотные диоды,
В - варикапы,
И - диоды туннельные и обращенные,
С - стабилитроны и стабисторы,
Л - излучатели.
Третий элемент - число - указывающее назначение и качественные свойства прибора, а также порядковый номер разработки.
