КД514А диод

КД514А диод

Характеристики

0.01
0.05
1
не более 5
10
30
-40...+100
Импульсный
4830PWRGY

Описание

Описание диода КД514А


Диод КД514А применяется в различных областях приборостроения, радиоэлектронной промышленности, cлужит для коммутации высокочастотных сигналов.

Характеристики диода КД514А


Диод КД514А кремниевый, эпитаксиально-планарный, импульсный.
Предназначен для применения в импульсных устройствах.

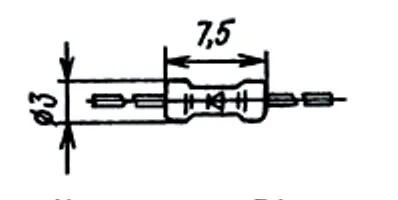

Выпускаются в стеклянном корпусе с гибкими выводами.
Тип диода и схема соединения электродов с выводами приводятся на корпусе.
Масса диода не более 0,35 г.

Основные технические характеристики диода КД514А:
• uoбp max - Максимальное постоянное обратное напряжение: 10 В;
• inp max - Максимальный прямой ток: 10 мА;
• unp - Постоянное прямое напряжение: не более 1 В при inp 10 мА;
• ioбp - Постоянный обратный ток: не более 5 мкА при uoбp 6 В;
• Сд - Общая емкость: 0,9 пФ


Условное обозначение диодов:


Обозначения состоят из четырех элементов:
Первый элемент- буква или цифра - обозначает материал:
1 или Г - германий или его соединения,
2 или К - кремний или его соединения,
3 или А - арсенид галлия или другие соединения галлия.
Второй элемент - буква - указывающая подкласс прибора:
Д - диоды, Ц - выпрямительные столбы и блоки,
А - сверхвысокочастотные диоды,
В - варикапы,
И - диоды туннельные и обращенные,
С - стабилитроны и стабисторы,
Л - излучатели.
Третий элемент - число - указывающее назначение и качественные свойства прибора, а также порядковый номер разработки.
