Описание диода КД509А
Диод КД509А применяется в различных областях приборостроения, радиоэлектронной промышленности, cлужит для коммутации высокочастотных сигналов.
Характеристики диода КД509А
Диоды КД509А кремниевые, эпитаксиально-планарные, импульсные.
Предназначены для применения в импульсных устройствах.

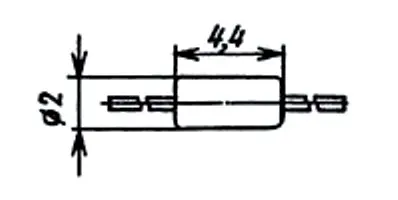

Выпускаются в стеклянном корпусе с гибкими выводами.
Тип диода и схема соединения электродов с выводами приводятся на корпусе.
Маркируются условным цветным кодом: одной широкой и одной узкой полосами синего цвета со стороны катодного вывода.
Масса диода не более 0,25 г.
Основные технические характеристики диода КД509А:
• uoбp max - Максимальное постоянное обратное напряжение: 50 В;
• inp max - Максимальный прямой ток: 100 мА;
• unp - Постоянное прямое напряжение: не более 1,1 В при inp 0,1 А;
• ioбp - Постоянный обратный ток: не более 5 мкА при uoбp 50 В;
• tвoc обр - Время обратного восстановления: 0,004 мкс;
• Сд - Общая емкость: 4 пФ
Условное обозначение диодов:
Обозначения состоят из четырех элементов:
Первый элемент- буква или цифра - обозначает материал:
1 или Г - германий или его соединения,
2 или К - кремний или его соединения,
3 или А - арсенид галлия или другие соединения галлия.
Второй элемент - буква - указывающая подкласс прибора:
Д - диоды, Ц - выпрямительные столбы и блоки,
А - сверхвысокочастотные диоды,
В - варикапы,
И - диоды туннельные и обращенные,
С - стабилитроны и стабисторы,
Л - излучатели.
Третий элемент - число - указывающее назначение и качественные свойства прибора, а также порядковый номер разработки.
