2Д630А диод

2Д630А диод

Характеристики

65
0.2
1.2
0.1
-60...+125
65...90
Импульсный
4830PWQGD

Описание

Описание


Диод 2Д630А применяется в различных областях приборостроения, радиоэлектронной промышленности, cлужит для коммутации высокочастотных сигналов.

Характеристики


Диоды 2Д630А кремниевые, мезаэпитаксиально-планарные, с накоплением заряда, импульсные.
Предназначены для формирования импульсов субнаносекундного диапазона.
Выпускаются в металлокерамическом корпусе с жесткими выводами.

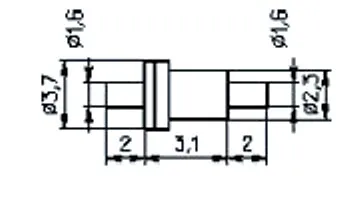

Положительный (анодный) вывод расположен со стороны крышки диаметра 3,7 мм.
Для обозначения типа используется условная маркировка — желтая точка на керамической втулке корпуса.
Масса диода не более 0,3 г.

Основные технические характеристики диода 2Д630А:
• uoбp max - Максимальное постоянное обратное напряжение: 50 В;
• inp max - Максимальный прямой ток: 100 мА;
• inp и max - Максимальный импульсный прямой ток: 200 мА;
• Сд - Общая емкость: 5,5 пФ;
• unp - Постоянное прямое напряжение: не более 1,2 В при inp 30 мА

Условное обозначение диодов:


Обозначения состоят из четырех элементов:
Первый элемент- буква или цифра - обозначает материал:
1 или Г - германий или его соединения,
2 или К - кремний или его соединения,
3 или А - арсенид галлия или другие соединения галлия.
Второй элемент - буква - указывающая подкласс прибора:
Д - диоды, Ц - выпрямительные столбы и блоки,
А - сверхвысокочастотные диоды,
В - варикапы,
И - диоды туннельные и обращенные,
С - стабилитроны и стабисторы,
Л - излучатели.
Третий элемент - число - указывающее назначение и качественные свойства прибора, а также порядковый номер разработки.
