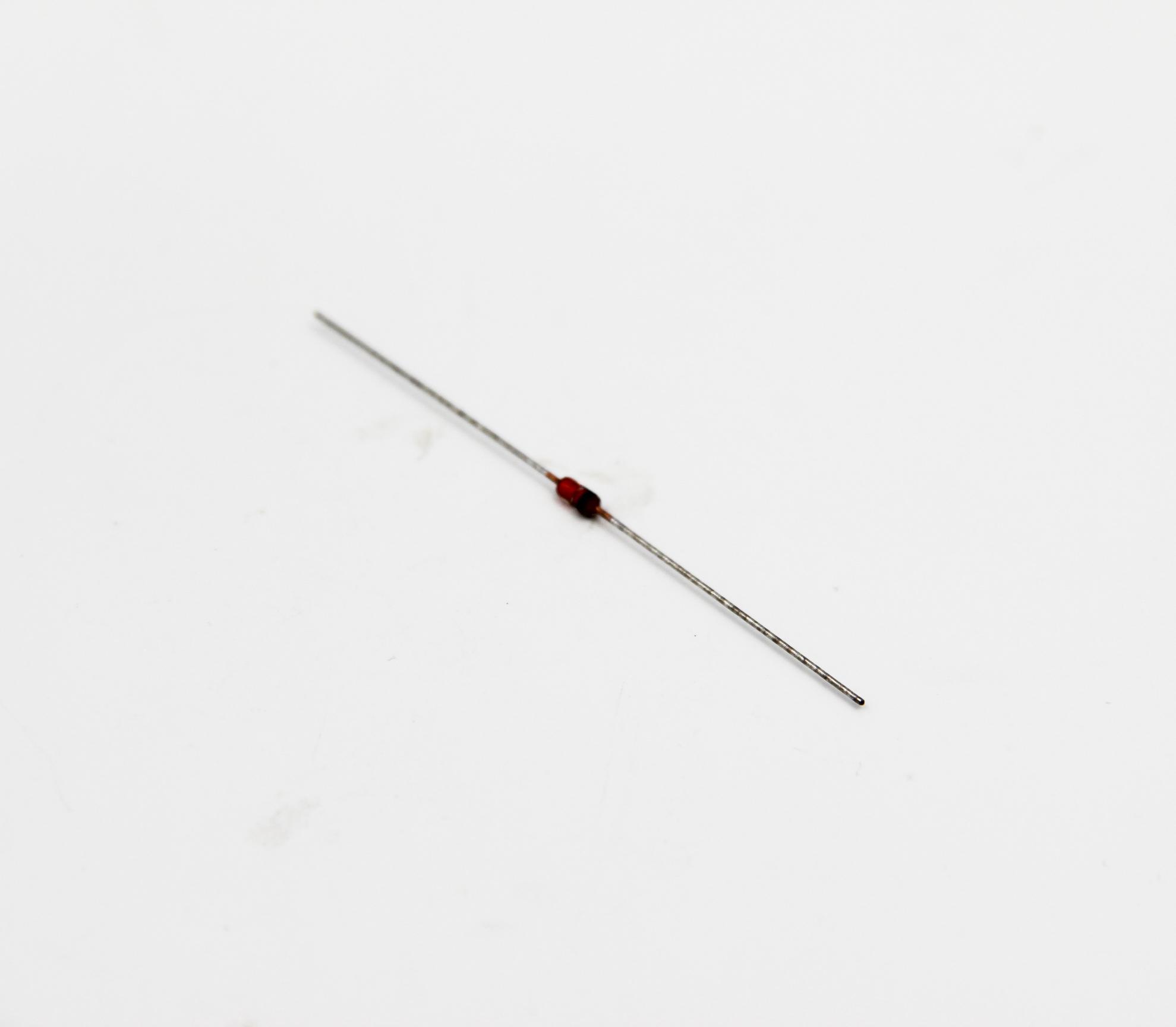

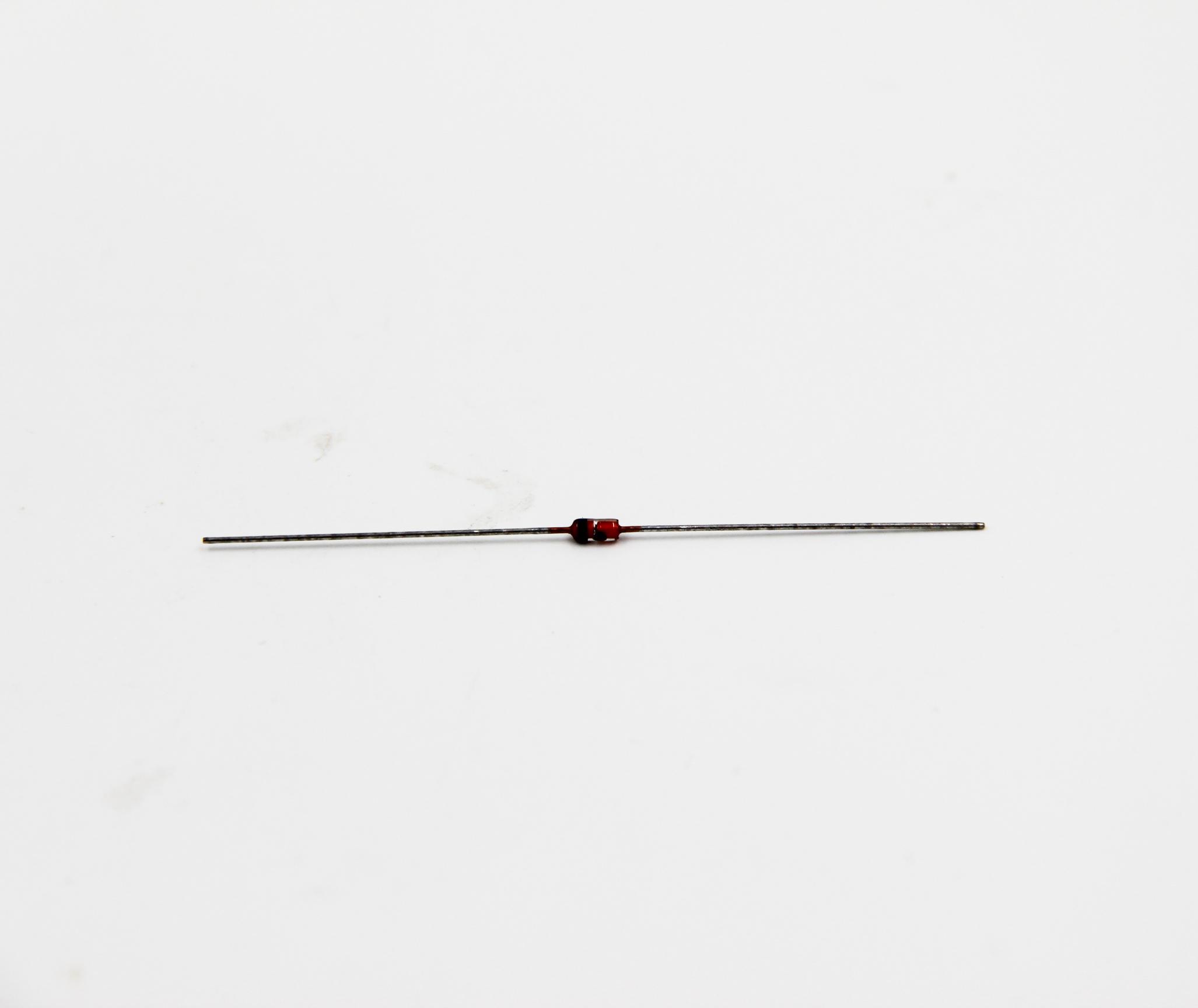

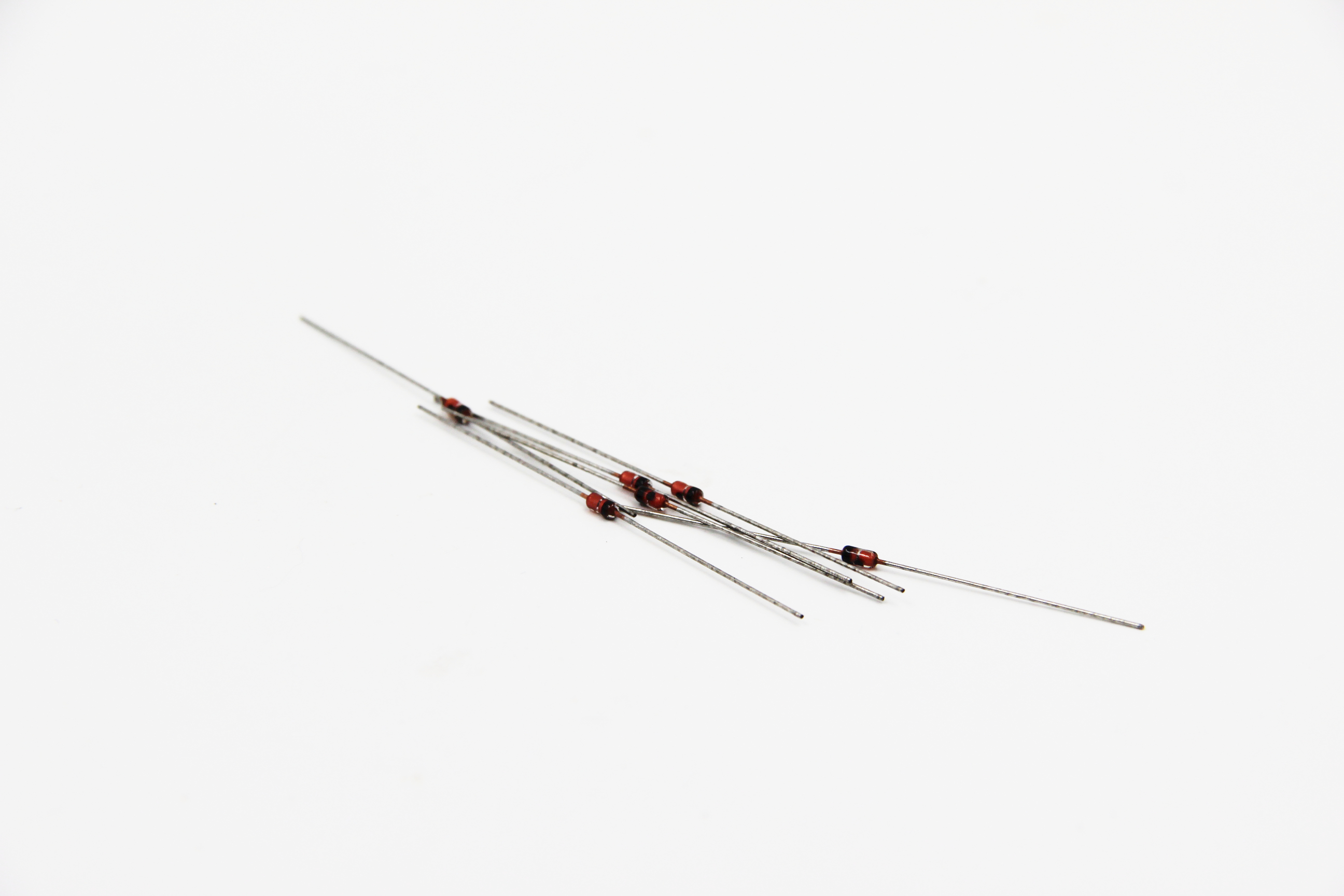

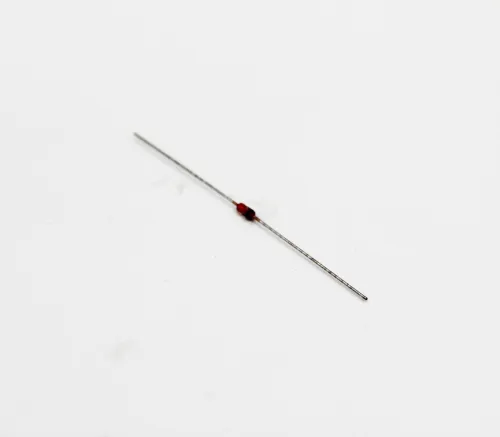

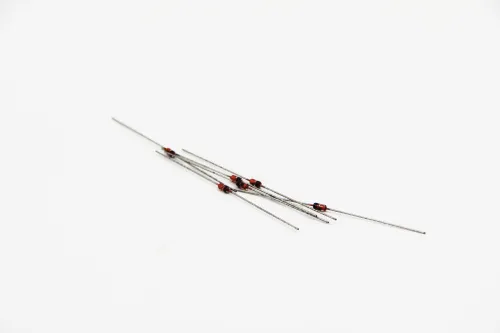

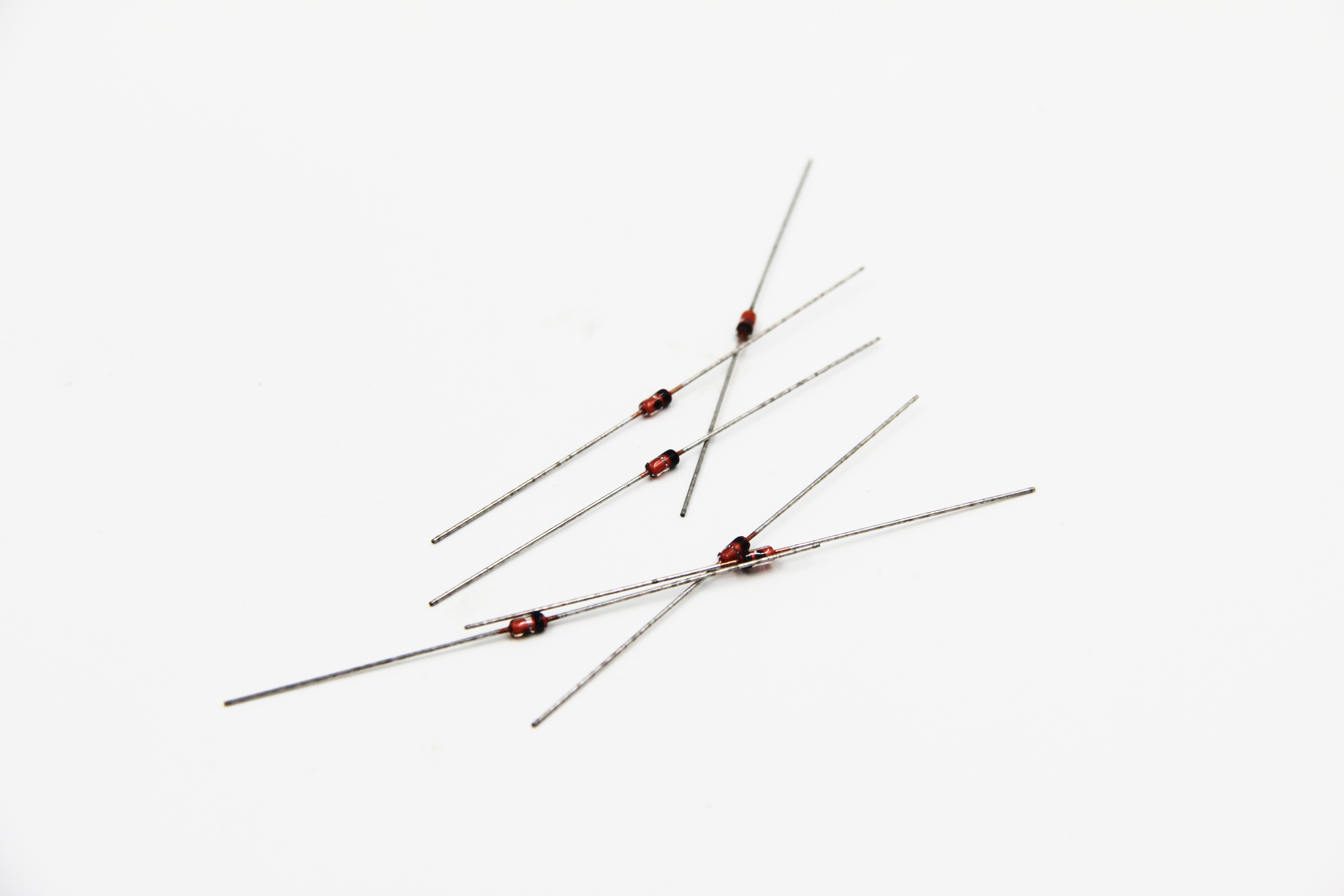

2Д522Б диод

2Д522Б диод

Характеристики

2016
60
1.5
1.1
не более 5
50
0.1
-60...+125
Импульсный
4830PWQGA

Описание

Описание


Диод 2Д522Б применяется в различных областях приборостроения, радиоэлектронной промышленности, cлужит для коммутации высокочастотных сигналов.

Характеристики диода 2Д522Б


2Д522Б
Диоды кремниевые, эпитаксиально-планарные, импульсные.
Предназначены для применения в импульсных устройствах.

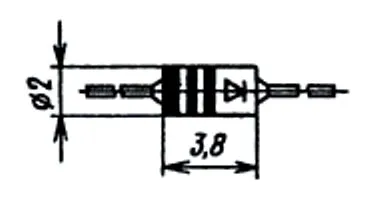

Выпускаются в стеклянном корпусе с гибкими выводами.
Для обозначения типа и полярности диодов используются условная маркировка черными кольцевыми полосами на корпусе со стороны положительного (анодного) вывода:
   2Д522Б — одной полосой;
   КД522А — двумя;
   КД522В — тремя.
Масса диода не более 0,15 г.
Технические условия: дР3.362.029-01 ТУ.

Основные технические характеристики диода 2Д522Б:
• uoбp max - Максимальное постоянное обратное напряжение: 50 В;
• inp max - Максимальный прямой ток: 100 мА;
• unp - Постоянное прямое напряжение: не более 1,1 В при inp 100 мА;
• ioбp - Постоянный обратный ток: не более 2 мкА при uoбp 50 В;
• tвoc обр - Время обратного восстановления: 0,004 мкс;
• Сд - Общая емкость: 4 пФ

Условное обозначение диодов:


Обозначения состоят из четырех элементов:
Первый элемент- буква или цифра - обозначает материал:
1 или Г - германий или его соединения,
2 или К - кремний или его соединения,
3 или А - арсенид галлия или другие соединения галлия.
Второй элемент - буква - указывающая подкласс прибора:
Д - диоды, Ц - выпрямительные столбы и блоки,
А - сверхвысокочастотные диоды,
В - варикапы,
И - диоды туннельные и обращенные,
С - стабилитроны и стабисторы,
Л - излучатели.
Третий элемент - число - указывающее назначение и качественные свойства прибора, а также порядковый номер разработки.
