2Д520А диод

2Д520А диод

Характеристики

0.02
25
0.05
0.7
не более 1
15
не более 2
-60...+125
Импульсный
4830PWQG9

Описание

Описание диода 2Д520А


Диод 2Д520А применяется в различных областях приборостроения, радиоэлектронной промышленности, cлужит для коммутации высокочастотных сигналов.

Характеристики диода 2Д520А


Диоды 2Д520А кремниевые, эпитаксиально-планарные, импульсные.
Предназначены для применения в импульсных устройствах.

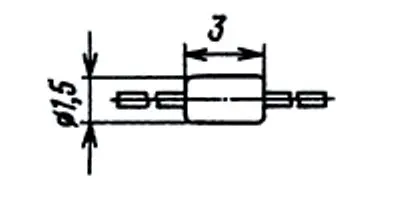

Выпускаются в стеклянном корпусе с гибкими выводами.
Полярность диода обозначается желтой точкой на корпусе вблизи положительного (анодного) вывода.
Тип диода приводится на дополнительной таре.
Масса диода не более 0,035 г.

Основные технические характеристики диода 2Д520А:
• uoбp max - Максимальное постоянное обратное напряжение: 15 В;
• inp max - Максимальный прямой ток: 20 мА;
• unp - Постоянное прямое напряжение: не более 1 В при inp 20 мА;
• ioбp - Постоянный обратный ток: не более 1 мкА при uoбp 15 В;
• tвoc обр - Время обратного восстановления: 0,004 мкс;
• Сд - Общая емкость: 3 пФ

Условное обозначение диодов:


Обозначения состоят из четырех элементов:
Первый элемент- буква или цифра - обозначает материал:
1 или Г - германий или его соединения,
2 или К - кремний или его соединения,
3 или А - арсенид галлия или другие соединения галлия.
Второй элемент - буква - указывающая подкласс прибора:
Д - диоды, Ц - выпрямительные столбы и блоки,
А - сверхвысокочастотные диоды,
В - варикапы,
И - диоды туннельные и обращенные,
С - стабилитроны и стабисторы,
Л - излучатели.
Третий элемент - число - указывающее назначение и качественные свойства прибора, а также порядковый номер разработки.
