КД504А диод

КД504А диод

Характеристики

0.24
1.5
1.2
не более 2
40
не более 2
0.16
-60...+125
Импульсный
48Q0V6PKO

Описание

Описание диода КД504А


Диод КД504А - это двухэлектродный электровакуумный, полупроводниковый или газоразрядный прибор. Проводимость односторонняя.

Диоды КД504А применяются в электронике для преобразования частоты, переключения электрических цепей и для исполнения некоторых других функций.

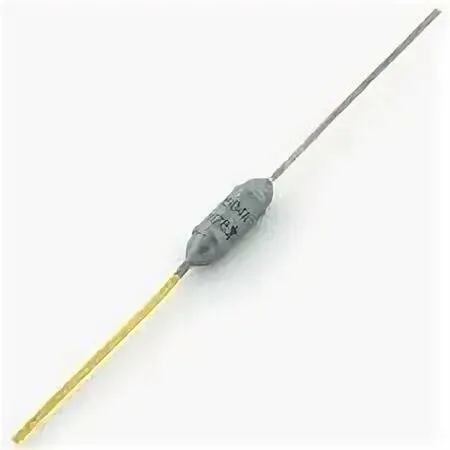

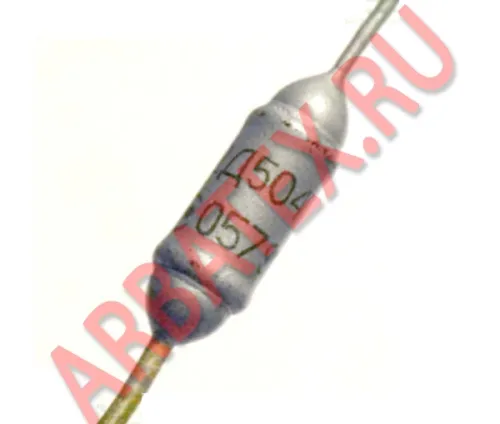

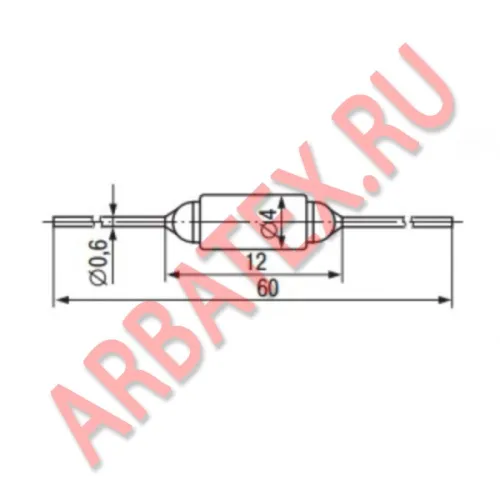

Выпускаются в металлостеклянном корпусе с гибкими выводами. Тип диода и схема соединения электродов с выводами приводятся на корпусе.

Масса диода не более 0,7 г.

Параметры и характеристики диода КД504А:



Электрические параметры

Постоянное прямое напряжение при Iпр = 100 мА, не более:

2Д504А, КД504А при 298 К и 2Д504А при 398 К — 1,2 В
2Д504А при 213 К и КД504А при 233 К — 1,4 В
Импульсное прямое напряжение при Iпр,и = 500 мА, не более, 2Д504А при 298 К — 2,0 В

Постоянный обратный ток при Uобр = 40 В, не более:

2Д504А, КД504А при 298 К и 2Д504А при 213 К — 2 мкА
2Д504А при 398 К и КД504А при 373 К — 100 мкА
Заряд переключения, не более:

2Д504А, КД504А при Iпр = 300 мА, Uобр = 30 В — 1,5•10-8 Кл
2Д504А при Iпр = 500 мА, Uобр = 30 В — 1•10-9 Кл
Общая емкость диода при Uобр = 5 В, не более — 20 пФ

Предельные эксплуатационные данные

Постоянное обратное напряжение для 2Д504А при температуре от 213 до 398 К и для КД504А при температуре от 213 до 373 К — 40 В

Постоянный прямой ток для 2Д504А при температуре:

от 213 до 308 К — 300 мА
при 398 К — 100 мА
Средний прямой ток для КД504А при τи = 10 мкс и амплитуде импульса 2 А:

при 308 К — 160 мА
при 373 К — 80 мА
Средний выпрямленный или прямой ток для КД504А при τи < 10 мкс, амплитуде импульса 1,5 А и τи > 10 мкс, амплитуде импульса 1,0 А при температуре:

от 213 до 308 К — 240 мА
при 373 К — 80 мА
Импульсный прямой ток для 2Д504А при среднем токе 300 мА при 298 К и 100 мА при 398 К:

при τи = 10 мкс — 1,5 А
при τи > 10 мкс — 1,0 А
Импульсный прямой ток для 2Д504А при среднем токе 160 мА при 298 К и 80 мА при 398 К при τи = 10 мкс — 2 А

Аварийная перегрузка для КД504А при однократном импульсе тока длительностью 0,5 с и при 298 К — 1 А

Температура окружающей среды:

2Д504А — от 213 до 398 К
КД504А — от 213 до 373 К
