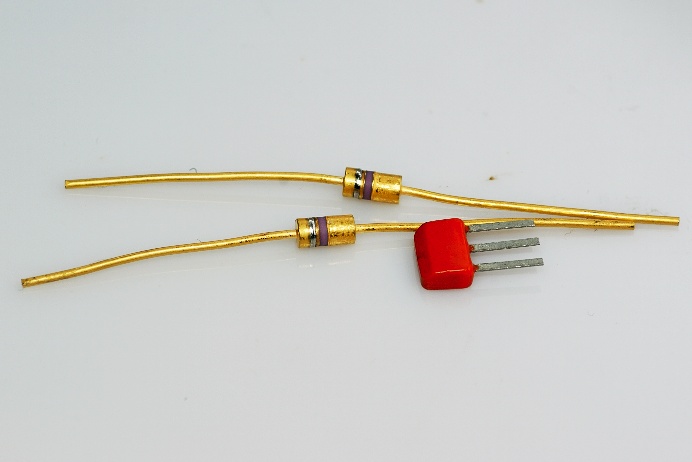

3Д713А диод

3Д713А диод

Характеристики

1.3
не более 5
225
Импульсный
48Q0V6P7W

Описание

Описание диода 3Д713А


Диод 3Д713А - это двухэлектродный электровакуумный, полупроводниковый или газоразрядный прибор. Проводимость односторонняя.

Диоды 3Д713А применяются в электронике для преобразования частоты, переключения электрических цепей и для исполнения некоторых других функций.


Арсенидогаллиевые мезаэпитаксиальные импульсные диоды с барьером Шоттки типов 3Д713А – Ж, 3Д713А1 – Ж1 в металлокерамическом корпусе КД-4А предназначены для работы в импульсных, переключательных и выпрямительных схемах на частотах до 1 ГГц аппаратуры специального назначения. По заказу потребителя диоды могут поставляться комплектами (до 10 шт. в комплекте) с разбросом постоянного прямого напряжения между диодами в комплекте не более 0,05 В при токе 0,5 или 1 А. По техническим характеристикам диоды 3Д713 заменяют диоды 2Д805, 2Д237, 2Д708А, 2Д708Б.



Параметры и характеристики диода 3Д713А:


Электрические параметры и характеристики при Т = (25 ± 10) °С

Условные обозначения:

Cд    — общая емкость диода (при Uобр = 5 В), не более, пФ
Uпр    — постоянное прямое напряжение диода при прямом токе 1 А, В
Iобр    — постоянный обратный ток, мкА
Uобр max    — максимально допустимое постоянное обратное напряжение, В
Uобр и max    — максимально допустимое импульсное обратное напряжение, В
Тип диода    Cд,
не более    Uпр,
не более    Iобр (Uобр),
не более    Uобр max
(Uобр и max)
3Д713А, А1    20    1,3    5 (225 В)    225
3Д713Б, Б1    20    1,2    5 (200 В    200
3Д713В, В1    25    1,2    5 (175 В)    175
3Д713Г, Г1    30    1,1    5 (150 В)    150
3Д713Д, Д1    35    1,1    5 (125 В)    125
3Д713Е, Е1    20    1,4    5 (225 В)    225
3Д713Ж, Ж1    20    1,4    5 (200 В)    200
По заказу потребителя возможна поставка изделий с индексом «ОСМ».

Предельно допустимые параметры

Максимально допустимый импульсный прямой ток диода при длительности импульса менее 40 мкс и скважности более 50 равен 15 А.

Максимально допустимый импульсный прямой ток диода при длительности импульса не более 10 мкс и скважности не менее 10 равен 5 А.

Максимально допустимый постоянный прямой (или средний прямой) ток диода 1 А.

Максимально допустимый повторяющийся импульсный прямой ток диода при длительности импульса менее 10 мс равен 3 А.

Предельно допустимое значение частоты при выпрямлении напряжения синусоидальной формы или формы меандра 1 ГГц.

Технические требования

Максимальная температура диодов при эксплуатации не более 125 °С. Минимальная температура диодов при эксплуатации минус 60 °С. Допускаются изменения температуры среды от минус 60 до плюс 125 °С. Максимально допустимая температура кристалла 150 °С.

Минимальная наработка в режимах и условиях, допускаемых ТУ, 80000 ч.

Минимальная наработка в облегченных режимах (при Iпр = 0,75 А и Uобр = 0,8 Uобр max) 120000 ч.

Изготовитель гарантирует время обратного восстановления диодов не более 100 пс.
