Описание
Диодные матрицы 2Д910 состоят из одного (2Д910А-1, КД910А-1), двух (2Д910Б-1, КД910Б-1), трех (2Д910В-1, КД910В-1) кремниевых, пленарных диодов, с общим анодом.
Предназначены для применения в герметизированной аппаратуре в схемах диодно-транзисторной логики (в формирователях, ограничителях, детекторах сигналов, модуляторах и демодуляторах, шифраторах и дешифраторах).

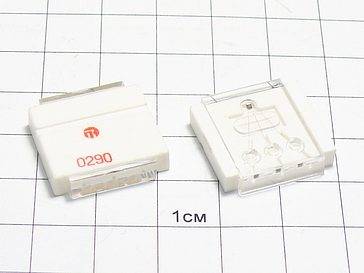

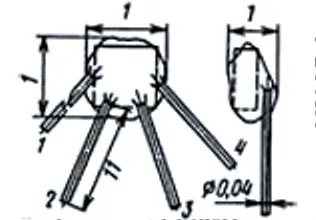

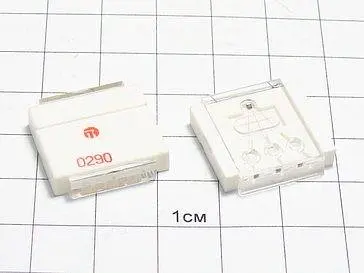

Бескорпусные, с гибкими выводами, без кристаллодержателя.
Тип матриц приводится на упаковочном листе групповой тары.
Матрицы маркируются на индивидуальной таре цветным кодом:
2Д910А-1, КД910А-1 — одной красной точкой;
2Д910Б-1, КД910Б-1 — двумя красными точками;
2Д910В-1, КД910В-1 — тремя красными точками.
Характеристики диода 2Д910А-1
Масса матрицы не более 0,01 г.
• Unp - Постоянное прямое напряжение
• Uoбp max - Максимальное постоянное обратное напряжение
• Uoбp и max - Максимальное импульсное обратное напряжение
• Inp max - Максимальный прямой ток
• Inp и max - Максимальный импульсный прямой ток
• Ioбp - Постоянный обратный ток
• fmax - Максимальная рабочая частота диода
• Cд - Общая ёмкость
• fд - Рабочая частота диода
• Тд - Рабочая температура
