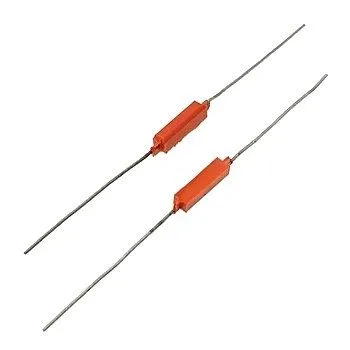

Предназначен для применения в схемах умножения напряжения в герметизированной аппаратуре.
Бескорпусный, с защитным покрытием с гибкими выводами.
Тип столба указывается на упаковке.
Масса столба не более 0,06 г.
Климатическое исполнение: «УХЛ».
Категория качества: «ОТК»
Параметры диодных столбов КЦ121А-1, КЦ121Б-1, КЦ121В-1, КЦ121Г-1, КЦ121Д-1, КЦ121Е-1:
|
Диодный столб
|
Uобр max
|
Uобр имп max
|
Iпр max
|
Iпр имп max
|
Uпр/Iпр
|
Ioбр
|
fд max
|
t вос обр
|
Т
|
|
кВ
|
кВ
|
мА
|
А
|
В/мА
|
мкА
|
кГц
|
мкс
|
°C
|
|
КЦ121А-1
|
10
|
-
|
5
|
-
|
50/5
|
2
|
-
|
0.22
|
-45...+100
|
|
КЦ121Б-1
|
10
|
-
|
5
|
-
|
50/5
|
2
|
-
|
0,30
|
-45...+100
|
|
КЦ121В-1
|
12
|
-
|
5
|
-
|
50/5
|
2
|
-
|
0,30
|
-45...+100
|
|
КЦ121Г-1
|
12
|
-
|
5
|
-
|
50/5
|
2
|
-
|
0,22
|
-45...+100
|
|
КЦ121Д-1
|
14
|
-
|
5
|
-
|
50/5
|
2
|
-
|
0,30
|
-45...+100
|
|
КЦ121Е-1
|
14
|
-
|
5
|
-
|
50/5
|
2
|
-
|
0,22
|
-45...+100
|
Условные обозначения электрических параметров диодных столбов:
• Uoбp max - Максимальное постоянное обратное напряжение;
• Uобр имп max - Максимальное импульсное обратное напряжение;
• Inp max - Максимальный (средний) прямой ток;
• Inp имп max - Максимальный импульсный прямой ток;
• Uпр/Iпр - Постоянное прямое напряжение (Uпр) на диоде при заданном прямом токе (Iпр) через него;
• Iобр- Обратный ток диода при предельном обратном напряжении;
• fд max - Максимальная рабочая частота диода;
• tвoc обр - Время обратного восстановления;
• Т - температура окружающей среды.
