КДС523В диодная сборка

КДС523В диодная сборка

Характеристики

48Q0V6PLQ

Описание

Описание


Диодные сборки КДС523В состоят из двух (2ДС523А, 2ДС523Б, 2ДС523АМ, 2ДС523БМ, КДС523А, КДС523Б, КДС523АМ, КДС523БМ) или четырех (2ДС523В, 2ДС523ГМ, КДС523В, КДС523Г, КДС523ВМ, КДС523ГМ) кремниевых, планарно-эпитаксиальных импульсных диодов, с раздельными выводами.

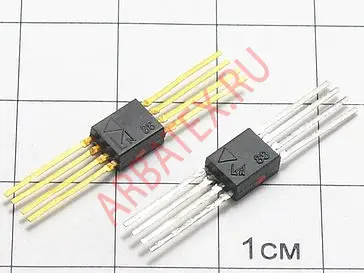

Выпускаются в пластмассовом корпусе с гибкими выводами.
Сборки 2ДС523АМ-2ДС523ГМ, КДС523АМ-КДС523ГМ выпускаются с индивидуальной стеклянной герметизацией каждого диода внутри корпуса.
Сборки 2ДС523А, 2ДС523АМ, 2ДС5233, 2ДС523ВМ КДС523А, КДС523АМ, КДС523В, КДС5238М имеют на корпусе обозначения 2ДС523 или КДС523 и маркируются одной цветной точкой.
Сборки 2ДС523Б, 2ДС523БМ, 2ДС523Г, 2ДС523ГМ КДС523Б, КДС523БМ, КДС523Г, КДС523ГМ имеют обозначение 2ДС523 или КДС523 без точки.
Начало маркировки (цифра 2 или буква К) соответствует стороне выводов отрицательной полярности.

Параметры и характеристики


Масса сборок 2ДС523А, 2ДС523Б, 2ДС523АМ, 2ДС523БМ КДС523А, КДС523Б, КДС523АМ, КДС523БМ не более 0,12 г 2ДС523В, 2ДС523Г, 2ДС5233М, 2ДС523т, КДС523В, КДС523Г КДС5233М, КДС523ГМ не более 0.24 г.

Допускается пайка выводов на расстоянии не менее 1 мм от корпуса сборки к металлической детали площадью не менее 7 мм2 оловянно-свинцовым припоем при температуре не выше 473 К, при этом допускается затекание припоя до герметизирующего материала.

• Unp макс, В- Постоянное прямое напряжение
• Uoбp max - Максимальное постоянное обратное напряжение
• Uoбp и max - Максимальное импульсное обратное напряжение
• Uобр и п макс, В - Максимально допустимое импульсное повторяющееся обратное напряжение
• Inp max - Максимальный прямой ток
• Inp и max - Максимальный импульсный прямой ток
• Ioбp - Постоянный обратный ток
• Iпр ср макс, А - Максимально допустимый средний прямой ток
• Cд,пф - Общая ёмкость
• fд - Рабочая частота диода
• T, °C - Температура окружающей среды
• tвoc обр, мкс - Время обратного восстановления
